智慧能效管理系统采用基于多层技术架构，以提高系统的灵活性、可扩展性、安全性以及并发处理能力，主要包括现场采集层、网络通信层和平台应用层，具体如图所示：

图1 能源系统管控结构

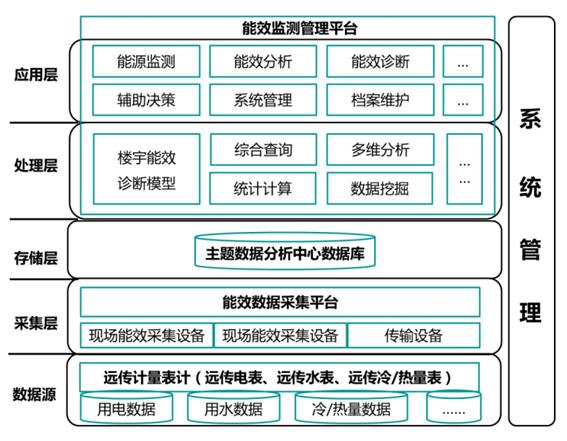

系统逻辑架构分为数据源层、采集层、存储层、处理层和应用层。

1. 数据源层：通过远传计量表计（如远传电表、远传水表、远传冷/热量表）实现各设备用电、用水、冷/热量等用能数据的实时采集与上传。
2. 采集层：建立能效设计采集平台，接收来自远传计量表计采集的实时用能数据并上传。
3. 存储层：建立主题数据分析中心数据库，一方面接收来自能效数据采集平台的实时用能数据并进行存储；另一方面，根据能效监测管理平台的功能要求对所需数据进行统计、计算、处理，并将结果反馈至该平台进行显示。
4. 处理层：建立能效指标体系和能效诊断模型对系统能效进行计算分析；根据不同的功能要求对用能数据进行统计计算、多维分析和数据挖掘；支持对数据信息的综合查询。
5. 应用层：实现能源监测、能效分析、能效诊断、辅助决策、档案维护、系统管理等应用功能。

平台功能：

系统具备实时监控功能和多种的数据分析功能，通过对数据的多维属性定义和分析，反映能源管理系统各子系统（包括电能子系统、用水子系统、空调子系统、需求点设备子系统）中的能耗数据。为用户提供交互式的、面向对象的、方便灵活的、易于掌握的、多样化的组态工具，多种的编程手段和实用函数，可以灵活方便扩展图形软件的功能。用户能很方便的对图形、曲线、报表、报文进行在线生成、修改。
